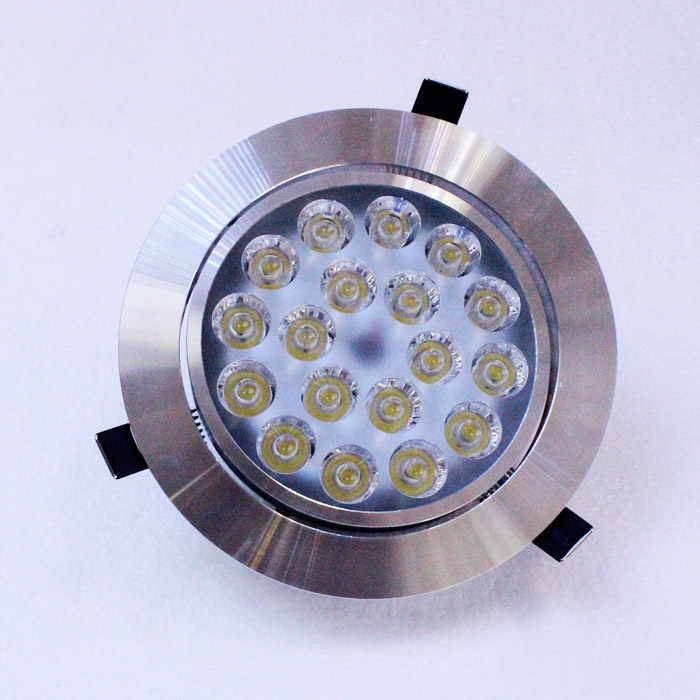

LED灯具设计的关键问题
发布日期: 泛科科技
要设计产品,首先要确定用谁的led封装结构;接下来考虑怎样适应这些封装形式; 由我们选择的机会不多,光学结构是建立在这些封装之上的;我们很多创意不能很好的发挥。 灯具设计是千变万化的,怎样才可以摆脱这一局面?
1 半导体照明应用(application)中存在的问题
a 散热
b 缺乏标准,产品良莠不齐
c 存在价格与设计品质问题,最终消费者选择led照明,缺乏信心
d 半导体照明在电气(diàn qì)设计方面与传统照明有很大差别,传统灯具企业需要经验/技能(skill)积累过程
e 大家都看好该市场(shì chǎng),但是还没有规模上量
特点:
通过调整高精度恒流芯片,保证LED亮度(Luminance)、色度的一致性,在模块一级为下游客户提供标准的、定制的、可靠的高品质产品;
新老灯具设计厂家,不要过于复杂的电气设计,只需在外部加上传统的恒压电源即可工作的简洁线路设计,是最快也是最可靠方式;
解决LED照明市场大规模上量的技术和品质问题。
2 散热设计
a 最短的热传到路径,减小热传导阻力;
b 增大相互传导面积,增加热传到速度;
c 合理的计算设计散热面积;
d 有效的利用热容量效应。
输出驱动电压选择:
20W以内市电驱动时48V左右比较合适;
较大的功率(指物体在单位时间内所做的功的多少)市电驱动输出电压36V左右最合适;
离线式照明大部分是12V和24V电压。led台灯又称固态照明,作为继白炽灯、荧光灯后的第三代照明技术,具有节能、环保、安全可靠的特点,固态光源是被业界看好的未来十年替换传统照明器具极具潜力的新型光源,代表照明技术的未来。发展新固态照明,不仅是照明领域的革命,而且符合当前政府提出的“建设资源节约型和环境友好型社会”的要求。
特点:
基于串并联安全考虑出负载合适的驱动电压值,尽量统一电压值减小电源设计规格成本;
基于安规规定,产品设计要符合认证要求,流峰值超过42.4Vac或直流超过60Vdc的电压(voltage) ;
从解决LED照明市场(shì chǎng)大规模上量的技术和品质问题考虑。
3 最高效率后端驱动方式
当输出电压(voltage)在48V左右时,低压差线性恒流器件恒流效率高达99%,恒流精度(精确度)±3%以内,不受任何外围器件影响;当输出电压在36V左右时,低压差线性恒流器件恒流效率高达98.6%,恒流精度±3%以内,不受任何外围器件影响; 就算在离线式照明部分,较低的电压12V和24V,也分别有96%和98%的效率;功率大小效率是相等的。
特点:
最高效的驱动恒流架构;
最高精度的恒流方式方法,受外围器件影响最小;
简洁、方便、实用。
4 AC-DC设计
开关电源发展(Develop)到今天是多年积累的结果,短期内AC-DC直接恒流不可突破;恒压和恒流是矛和盾的关系,必须要分开考虑;恒流源负载调整率是1%/V,达不到恒流效果;想法越多成本越高,与风险(risk)成正比。
特点:
要合理的利用现有的开关(kāi guān)电源资源,是最经济的;
恒压和恒流技术结合是必然的 ;
在稳定的产品技术上创意才是有效的。
5 LED组合化封装是未来发展趋势(trend)
模组的组合设计能有效的降低一次性封装成本;分散的封装形式有利于减低散热设计成本;选择国产的铝基PCB板材;便于光学设计;电源设计简化;封装形式多样;有利增强国产LED竞争力。
6 封装结构‘绑架’了我们光学效果设计(Design)
这是Cre
E、Nichi
A、Lumiled
S、OSRAM 具有代表性的几款封装。
7 模组化封装与恒流技术(Technology)结合
在PCB板级设计LED封装,实现容易成本低廉;大家集思广益,都能开发出不同类型的封装形式;整合恒流技术与配光参数后的功率LED基础上设计产品;有效的应对日新月异、千变万化的LED灯具需要;电源部分,只采用现有传统开关恒压电源供电;提高产品投放速度,灯具设计简便实用,成本大幅度的降低;还可以避开前沿LED封装专利围堵。led台灯又称固态照明,作为继白炽灯、荧光灯后的第三代照明技术,具有节能、环保、安全可靠的特点,固态光源是被业界看好的未来十年替换传统照明器具极具潜力的新型光源,代表照明技术的未来。发展新固态照明,不仅是照明领域的革命,而且符合当前政府提出的“建设资源节约型和环境友好型社会”的要求。
8 按电压标称值封装
LED恒流驱动革新技术在深圳CYT诞生,此技术是LED封装技术的基础上直接整合低压差线性高精度(精确度)恒流技术;以后LED可以直接标称电压值规格出现,比如:12V/1
W、24V/1
W、36V/1
W、48V/1
W、 12V/3
W、24V/2W……36V/10W 等等。 以后,客户使用CYT技术的产品设计,不再需要考虑任何关于LED恒流问题(Emerson),使用现有的标准恒压电源供电(power supply)即可。此技术将宣告“LED恒流电源”一说终结!
9 按产品设计发光源
打破原来按光源设计产品,反过来按产品定制LED光源封装形式;最大限度配合产品创意展现;因产品设计光学(optics)封装结构;成本低;与产品结合设计散热结构,热阻降低;恒流精度高;保护功能(function)具一体。LED实验室可以快速帮助你完成产品设计。
10 模组化光源优点
①
有效的降低成本
减少封装次数,节省封装费用;
同环境、条件生产提高一致性,提高良品率;
减少光学设计成本;
降低散热设计成本;
批次混合封装,降低分档成本;
产品设计简化,降低整体成本;
低廉的封装架构。
这一技术,将指引LED照明行业沿着健康的方向发展。
11 模组化光源优点
②
热阻降低
光源与外壳散热(radiating)器直接结合;
避开PCB作为热媒介;
减少芯片到外壳散热(radiating)路径;
采用新的热传到技术;最有效的降低散热(radiating)导热热阻,解决散热设计难题。
12 模组化光源优点
③
恒流精度高
模组内统一考虑(consider)Vf值;
恒流源受外界影响小;
线性技术成熟高,没有外围器件影响精度;
没有EMI干扰问题影响精度;
多路并联相互不独立影响精度;
不受电源波动影响负载恒流精度。 最高的恒流精度架构,对LED亮度一致性及寿命最优化的设计架构。
13 模组化光源优点
④
保护一体化设计
内置温度保护;
内部电源及保护技术;
内置高灰阶接口;
短路和断路保护;
可设置联动保护功能;
ESD保护。led灯珠PN结的端电压构成一定势垒,当加正向偏置电压时势垒下降,P区和N区的多数载流子向对方扩散。由于电子迁移率比空穴迁移率大得多,所以会出现大量电子向P区扩散,构成对P区少数载流子的注入。这些电子与价带上的空穴复合,复合时得到的能量以光能的形式释放出去。这就是PN结发光的原理。
其它任何内置功能(function)、保护需求均可以探讨。
14 模组化光源优点
⑤
走传统电源道路(dào lù)
这是稳健的第一步;
可选择性强;
成本是最优惠的;
开关电源都实现不了的指标,LED电源也实现也困难,少走弯路;
就算有实力的公司(Company)设计,LED部分也需要时间验证;完全没有电磁兼容性问题。
